Являются ли моторы высокого напряжения - незамеченные герои, питающие современную промышленность? - Shanghai Pinxing Explosion-proof Motor Co., Ltd

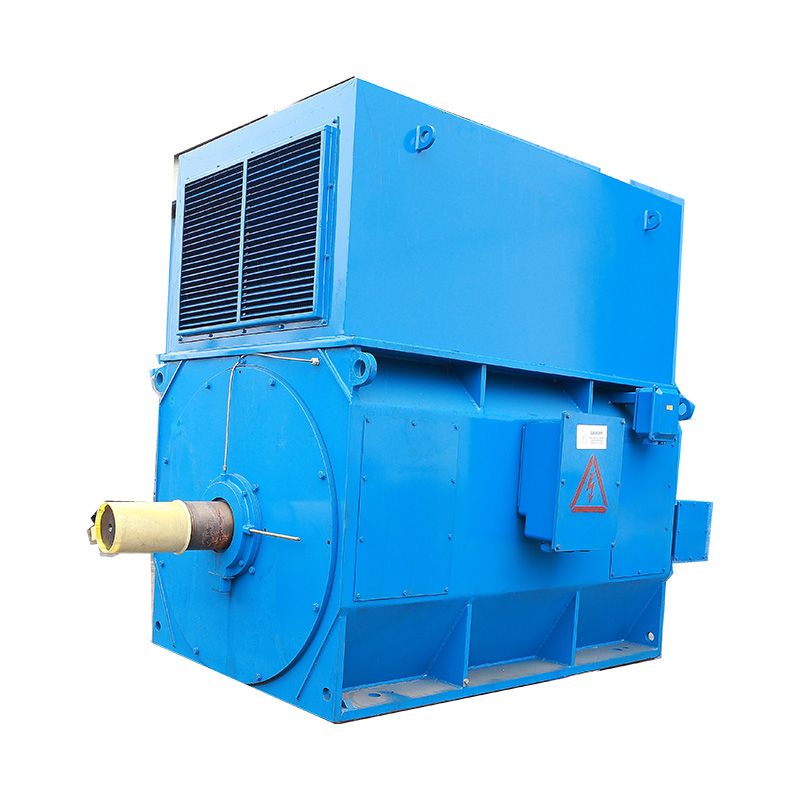

В запутанном гобелене промышленной автоматизации и энергетической инфраструктуры, Моторы высокого напряжения стоять как монументальные достижения электротехники. Эти сложные машины, специально разработанные для работы при напряжениях, превышающих 3 кВ и питания, от сотен киловатт до множественных мегаватт, составляют фундаментальную основу тяжелой промышленности и крупномасштабных коммерческих операций. В отличие от своих низковольтных аналогов, эти электрические бегемоты требуют специализированных проектных соображений для управления необычными электрическими напряжениями и тепловыми нагрузками при сохранении рабочей стабильности. Фундаментальный принцип, лежащий в основе их работы, остается электромагнитной индукции, но выполняется по шкале, которая требует исключительной инженерной точности и передового материаловедения. Эти двигатели превращают электрическую энергию в механическую мощность с замечательной эффективностью, управляя всем, от массивных насосных станций, которые поставляют воду в столичные районы до огромных компрессоров, которые облегчают промышленные процессы на нефтехимических растениях. Эволюция технологии моторики высокого напряжения продолжает раздвигать границы плотности, эффективности и надежности мощности, делая их незаменимыми компонентами в нашем все более электрифицированном промышленном ландшафте. Их сложные дизайнерские и эксплуатационные характеристики представляют собой захватывающую конвергенцию теории электричества, материаловедения и машиностроения, которые заслуживают тщательного изучения.

Комплексная классификация моторных вариантов высокого напряжения

Синхронные двигатели: коррекция точности и коэффициента мощности

Синхронные двигатели представляют собой вершину точности в приложениях высокого напряжения, работая с постоянной скоростью, точно синхронизированной с частотой питания переменного тока. Эти сложные машины используют возбуждение постоянного тока через обмотки ротора, чтобы поддерживать точную синхронизацию с частотой мощности, что приводит к исключительной стабильности скорости независимо от изменений нагрузки в их эксплуатационных пределах. Эта уникальная характеристика делает их особенно ценными в приложениях, требующих точного контроля скорости и постоянного эксплуатационного оборота, таких как крупные компрессорные системы на холодильных заводах и объектах переработки природного газа. Помимо их возможностей регулирования скорости, синхронные двигатели предлагают значительное преимущество коррекции коэффициента мощности, так как они могут работать при ведущих условиях коэффициента мощности, чтобы компенсировать индуктивные нагрузки в других частях электрической системы. Эта возможность может существенно повысить общую эффективность системы и снизить штрафы в утилищах за плохой коэффициент мощности. Конструкция этих двигателей обычно включает в себя ротор раны со скользящими кольцами для возбуждения постоянного тока и конструкцией статора, оптимизированной для высокого напряжения со специализированными системами изоляции. Современные синхронные двигатели часто включают в себя технологию постоянных магнитов в свои сборки ротора, что еще больше повышает их эффективность и плотность мощности, одновременно снижая требования к техническому обслуживанию, связанные с традиционными системами возбуждения.

Индукционные двигатели: рабочие лошадь промышленности

Индукционные двигатели, в частности, конструкции клеток белки, представляют собой наиболее распространенную категорию двигателей высокого напряжения из -за их надежной конструкции, простоты эксплуатации и минимальных требований к техническому обслуживанию. Эти двигатели работают на принципе электромагнитной индукции, где вращательное магнитное поле, генерируемое обмотками статора, индуцирует токи в проводниках ротора, создавая крутящий момент без какого -либо физического электрического соединения с ротором. Вариант белки-клеток оснащен проводниками ротора короткометражными кольцами, образуя прочную сборку, которая может противостоять существенному механическому напряжению и термического цикла. Этот простой, но эффективный дизайн делает их идеальными для требовательных приложений, таких как крупные системы фанатов в охлаждающих башнях электростанции и конвейерные диски в горнодобывающих операциях, где надежность имеет первостепенное значение. Двигатели индукции ротора на ране обеспечивают усиленные возможности управления через внешнее сопротивление, подключенное к обмотке ротора с помощью скользящих колец, обеспечивая регулируемые начальные характеристики и ограниченную скорость управления скоростью. Эта конфигурация оказывается ценной в приложениях, требующих мягкого запуска для нагрузок с высокой инерцией, таких как дробилки и шлифовальные мельницы на установках минеральной переработки, где необходимо контролируемое ускорение для предотвращения нарушений механического напряжения и энергосистемы.

Двигатели постоянного тока: специализированные приложения с высоким содержанием точки

Несмотря на то, что в современных высоковольтных приложениях не встречаются реже в высоковольтных приложениях по сравнению с альтернативами переменного тока, двигатели высокого напряжения постоянного тока сохраняют актуальность в специализированных промышленных сценариях, требующих точного контроля скорости и исключительных низкоскоростных характеристик крутящего момента. Эти двигатели находят особую полезность в таких приложениях, как крупные холмистые мельницы на оборудованиях для переработки металлов и силовые системы для промышленных железных дорог, где точный контроль ускорения и замедления имеет решающее значение. Фундаментальная операция включает в себя системы коммутатора и кисти для доставки тока в обмотки ротора, создавая магнитное поле, которое взаимодействует со стационарным полем, создаваемым обмотками статора или постоянными магнитами. Современные двигатели высокого напряжения постоянного тока часто включают в себя передовую технологию твердого преобразователя для повышения эффективности и управления. Несмотря на то, что требует большего обслуживания, чем альтернативы переменного тока, из -за износа кисти и технического обслуживания коммутатора, их превосходная управляемость и характеристики крутящего момента продолжают оправдать их использование в конкретных промышленных приложениях, где эти атрибуты перевешивают соображения технического обслуживания.


Типы и характеристики двигателей высокого напряжения
Мотор тип	Ключевые функции	Типичные приложения	Диапазон эффективности
Синхронно	Постоянная скорость, коррекция коэффициента мощности	Компрессоры, генераторы	96-98%
Индукция клетки белки	Надежное, низкое обслуживание	Насосы, фанаты, конвейеры	94-97%
Индукция ротора раны	Регулируемый стартовый крутящий момент	Дробилки, подъемники	92-95%
Постоянный ток	Точный контроль скорости	Скальлинг мельницы, тяга	88-93%

Критические компоненты и их инженерное значение

Сборка статора: основание электромагнитного преобразования

Статор представляет собой стационарное сердце любого высокого напряжения двигателя, включающего в сборку ламинированного ядра с точностью, с тщательно распределенными слотами для размещения обмотки. Эти ламинации, обычно изготовленные из специализированных электрических стальных сплавов, служат для минимизации потери вихревого тока, обеспечивая контролируемый путь для магнитного потока. Конфигурация обмотки представляет собой, пожалуй, наиболее критический аспект конструкции статора, используя специально сформированные и изолированные медные проводники, расположенные для создания необходимых магнитных полюсов для работы двигателя. Система изоляции для этих обмотков сама по себе представляет собой технологическое чудо, использующее множество слоев материалов на основе слюды, стекла и пропитанных смол, способных противостоять тысячам вольт электрического напряжения при сопротивлении тепловой деградации. Современные процессы пропитки вакуумного давления (VPI) обеспечивают полное проникновение изоляционных смол по всей структуре обмотки, устраняя воздушные карманы, которые могут привести к частичным разряду и возможного сбоя изоляции. Вся сборка статора должна поддерживать точные механические допуски, чтобы обеспечить правильные магнитные характеристики, обеспечивая при этом адекватные охлаждающие отрывки для рассеивания тепла. Конечный регион получает особое внимание во время производства, со сложными системами крепления для предотвращения движения во время операции, которые могут привести к истиранию изоляции и преждевременным сбою.

Конструкция ротора: превращение электромагнитной энергии в механическую мощность

Ротор служит вращающимся компонентом, ответственным за преобразование электромагнитной энергии в механический крутящий момент, причем вариации конструкции значительно влияют на характеристики производительности двигателя. В индукционных двигателях клетки белки ротор имеет медные или алюминиевые стержни, короткие с помощью конечных колец, образуя надежную сборку, способную выдерживать существенное тепловое и механическое напряжение. Конкретная геометрия этих проводников, включая их поперечное сечение и угол перекоса, глубоко влияет на начальный крутящий момент, эффективность и характеристики шума. Синхронные моторные роторы включают в себя полевые обмотки, включенные в синхронизацию с постоянным током через скользящие кольца или бесщеточные системы возбуждения, создавая фиксированное магнитное поле, которое фиксируется в синхронизации с полем вращающегося статора. Эти конструкции часто включают обмотки демпфера, чтобы облегчить запуск и обеспечить стабильность в условиях переходных процессов. Современные конструкции ротора с постоянными магнитами представляют собой режущую кромку технологии двигателя высокого напряжения, используя высокоэнергетические магниты редкозвездочки для создания исключительно сильных магнитных полей без электрических потерь, связанных с возбужденными роторами. Независимо от дизайна, все роторы двигателей высокого напряжения должны подвергаться точной динамической балансировке, чтобы минимизировать вибрацию и обеспечить плавную работу на протяжении всего диапазона скорости, при этом уравновешивание часто выполняется до строгих стандартов, превышающих требования ISO G1.0.

Системы изоляции: защита от электрического напряжения

Система изоляции в двигателе высокого напряжения представляет собой один из наиболее важных технологических аспектов, предназначенных для выдержания огромных электрических напряжений, сохраняя при этом целостность в тепловых и механических проблемах. В современных системах обычно используется многослойная изоляция, включающая ленты на основе слюды, которые обеспечивают исключительную диэлектрическую прочность и сопротивление деградации частичного разряда. Эти материалы дополняются армированием стекловолокна для механической прочности и пропитываются эпоксидными или полиэфирными смолами, которые заполняют все пустоты внутри изоляционной структуры. Полная система изоляции должна продемонстрировать устойчивость к термическому старению при рабочих температурах, которые могут достигать класса F (155 ° C) или класса H (180 ° C), сохраняя при этом гибкость для выдержания теплового расширения и механической вибрации. Производители подвергают эти системы изоляции строгим тестированию, включая тесты HIPOT (высокий потенциал) при напряжениях, значительно превышающих эксплуатационные уровни для проверки целостности до отгрузки. Помимо обмотки изоляции, дополнительные изоляционные барьеры разделяют фазы и обеспечивают защиту между обмотками и заземленным ядром статора, создавая комплексную систему электрической защиты, которая обеспечивает безопасную и надежную работу в течение всего срока службы двигателя.

Преимущества и характеристики производительности систем высокого напряжения

Реализация моторов высокого напряжения предлагает многочисленные технические преимущества, которые делают их особенно подходящими для мощных приложений. Фундаментальная связь между мощностью, напряжением и током (p = V × i) демонстрирует, что для данного требования к мощности увеличение рабочего напряжения значительно снижает поток тока. Это сокращение тока дает многочисленные полезные эффекты по всей электрической системе. Во-первых, уменьшение тока позволяет использовать более мелкие проводники для передачи питания, что приводит к существенной экономии затрат, особенно очевидной в установках на большие расстояния, где затраты на кабель становятся значительными. Во -вторых, потери мощности в системах распределения, пропорциональные квадрату текущего (P_LOSS = I²R), резко уменьшаются, повышая общую эффективность системы и снижая эксплуатационные затраты. Требования к более низким текущим требованиям также позволяют использовать меньшие переключающие устройства и защитное оборудование, что еще больше снижает затраты на установку. С точки зрения моторной производительности, конструкции высокого напряжения обычно демонстрируют улучшенные характеристики эффективности, особенно при более высоких рейтингах мощности, из -за снижения резистивных потерь при обмотке статора. Эти двигатели также демонстрируют превосходные характеристики регуляции напряжения, так как пониженный ток приводит к меньшим падениям напряжения по всей системе питания, что обеспечивает стабильное напряжение, даже в условиях начальных условий и изменений нагрузки.


Сравнительный анализ: высокое напряжение против двигателей низкого напряжения
Параметр	Моторы высокого напряжения	Моторы низкого напряжения
Диапазон напряжения	3,3 кВ - 15 кВ	208 В - 690 В.
Типичный диапазон мощности	300 кВт - 50 МВт	0,75 кВт - 300 кВт
Начальный ток	400-600% FLC	600-800% FLC
Эффективность системы	Выше для больших нагрузок	Ниже для больших нагрузок
Требования к кабелю	Меньшее поперечное сечение	Больший поперечный сечение
Стоимость установки	Более высокий начальный, более низкий операционный	Более низкая начальная, более высокая эксплуатация

Соображения реализации и критерии отбора

Выбор двигателя для конкретного приложения

Выбор соответствующего двигателя высокого напряжения для конкретного применения требует тщательного рассмотрения многочисленных технических факторов, помимо простого соответствия рейтинга питания. Инженеры должны тщательно проанализировать характеристики нагрузки, включая начальные требования к крутящему моменту, значения инерции и спецификации рабочего цикла, чтобы обеспечить совместимый выбор двигателя. Центробежные приложения, такие как насосы и вентиляторы, обычно демонстрируют характеристики крутящего момента переменного момента, когда необходимый крутящий момент увеличивается со скоростью, что позволяет оптимизировать определенные моторные конструкции для этих схем нагрузки. Постоянные применения крутящего момента, такие как конвейеры и положительные насосы на смещении, требуют двигателей, способных обеспечить полный крутящий момент по всему диапазону скорости. Для нагрузок с высокой инерцией, таких как большие вентиляторы или шлифовальные мельницы, необходимо уделять особое внимание начальным характеристикам и тепловой емкости во время ускорения. Условия окружающей среды значительно влияют на отбор двигателя с факторами, включая температуру окружающей среды, высоту, уровни влажности и наличие коррозийных или взрывных атмосфер, диктующих соответствующих типов корпуса и методов защиты. Современные процессы отбора все чаще используют сложные программные инструменты, которые моделируют производительность двигателя в определенных условиях нагрузки, обеспечивая оптимальное соответствие между моторными возможностями и требованиями применения при прогнозировании энергопотребления и эксплуатационных затрат на протяжении всего жизненного цикла оборудования.

Протоколы установки и ввода в эксплуатацию

Установка двигателей высокого напряжения требует дотошного внимания к деталям и строгому приверженности установленным инженерным протоколам для обеспечения безопасной и надежной работы. Дизайн фундамента представляет собой критическое начальное соображение, причем конкретные основы, требующие адекватной массы и армирования для поглощения вибрации и поддержания выравнивания между двигателем и приводным оборудованием. Процедуры затирания должны следовать спецификациям производителей с использованием эпоксидной смолы или цементных материалов, не связанных с шириной для обеспечения полного контакта между базовой плитой и фундаментом. Точность выравнивания значительно влияет на надежность двигателя, причем системы выравнивания лазера обычно используются для достижения допусков лучше, чем 0,05 мм для оптимальной производительности и срока службы подшипника. Электрическая установка требует особой помощи, с завершением кабеля после рекомендаций производителя с использованием соответствующих разъемов и методов управления напряжением для применений высокого напряжения. До начального запуска комплексное тестирование, включающее измерения сопротивления изоляции, тесты на сопротивление обмоткой и высокие потенциальные тесты проверяют электрическую целостность. Механические проверки подтверждают правильную смазку подшипника, свободу вращения и функциональность системы охлаждения. Процедуры ввода в эксплуатацию обычно включают постепенный запуск с тщательным мониторингом вибрации, температуры и электрических параметров для определения любых нарушений, прежде чем помещать двигатель в полное обслуживание.

Стратегии технического обслуживания для оперативной долговечности

Прогнозирующие технологии обслуживания

Современные подходы к техническому обслуживанию для двигателей высокого напряжения развивались от традиционных временных графиков до сложных предсказательных стратегий, использующих расширенные технологии мониторинга. Анализ вибрации представляет собой краеугольный камень этих программ, используя акселерометры, установленные в критических местах для выявления развивающихся механических проблем, таких как износ подшипника, дисбаланс ротора или смещение. Анализ трендов спектров вибрации позволяет командам технического обслуживания идентифицировать ухудшающиеся условия, прежде чем они перейдут к отказу. Термографические исследования с использованием инфракрасных камер обнаруживают аномальные схемы нагрева в электрических соединениях, подшипниках и ядрах статора, выявляя проблемы, невидимые для визуального осмотра. Анализ сигнатур моторного тока (MCSA) обеспечивает неинтрузивную оценку электрического и механического состояния, анализируя токовые формы волны для аномалий, указывающих дефекты ротора, проблемы обмотки статора или проблемы, связанные с нагрузкой. Частичный мониторинг разряда обнаруживает ухудшение изоляции путем измерения высокочастотных электрических разрядов в системе изоляции, обеспечивая раннее предупреждение о развивающихся проблемах изоляции. Эти технологии, в сочетании с периодическим офлайн -тестированием, включая тесты на устойчивость к изоляции, измерения индекса поляризации и тесты сравнения всплесков, создают комплексную программу оценки состояния, которая максимизирует операционную доступность, одновременно минимизируя неожиданные сбои.

Проактивное методы технического обслуживания

Помимо технологий мониторинга, эффективные программы технического обслуживания включают в себя проактивные методы, которые рассматривают общие режимы отказа перед тем, как они влияют на работу. Поддержание подшипника заслуживает особого внимания, поскольку сбои подшипника представляют собой основную причину простоя моторного простоя. Правильные процедуры реверсии после спецификаций производителя для количества, частоты и типа смазки предотвращают как перекрытие, так и недооцененные проблемы. Для двигателей с смазскими системами тщательный мониторинг количества продувки гарантирует, что старая смазка надлежащим образом эвакуируется без загрязнения обмотков. Анализ смазки может дать ценную информацию о состоянии подшипника путем обнаружения металлов износа и деградации смазки. Процедуры очистки поддерживают эффективность охлаждения, предотвращая накопление грязи на поверхностях теплообмена, с тщательным вниманием к предотвращению загрязнения внутренних компонентов во время очистки. Техническое обслуживание электрического соединения обеспечивает плотные соединения в схемах питания и управления, предотвращая проблемы с нагреванием, которые могут привести к сбоям. Техническое обслуживание щетки и коммутатора для двигателей постоянного тока требует регулярного осмотра и корректировки для поддержания надлежащей коммутации и минимизации появления. Эти проактивные практики в сочетании с комплексной документацией всех мероприятий по техническому обслуживанию создают систематический подход, который продлевает срок службы оборудования и повышает надежность.

Будущие разработки в области моторных технологий высокого напряжения

Будущее технологии моторики высокого напряжения указывает на все более интеллектуальные, эффективные и интегрированные системы, которые используют достижения в области материаловедения, электроники и цифровизации. Интеграция технологий Интернета вещей (IoT) обеспечивает мониторинг и анализ моторных состояний, эксплуатационных параметров и эффективности производительности, облегчая стратегии предсказательного обслуживания и оптимизированную работу. Усовершенствованные материалы, включая нанокристаллические магнитные материалы и высокотемпературные сверхпроводники, обещают революционные улучшения плотности и эффективности мощности. Улучшения в изоляционных материалах и производственных процессах продолжают повышать надежность, позволяя работать при более высоких температурах. Интеграция моторных и приводных систем в качестве оптимизированных пакетов представляет собой еще одну значительную тенденцию, причем переменные частоты дисков становятся все более сложными в их алгоритмах управления и защите. Правила энергоэффективности продолжают стимулировать улучшение проектирования, причем такие стандарты, как IE4 и IE5, становятся все более распространенными для двигателей высокого напряжения. Эти разработки в совокупности указывают на будущее, когда двигатели высокого напряжения становятся не только устройствами преобразования электроэнергии, но и интеллектуальными компонентами в интегрированных промышленных системах, способствуя общей операционной эффективности, надежности и устойчивости в промышленных операциях в многочисленных секторах. .
