Руководство по трансформаторам сухого типа: типы, характеристики и применение

A трансформатор сухого типа передает электрическую энергию между цепями, используя воздух, эпоксидную смолу или другой нежидкий материал для изоляции и охлаждения вместо минерального масла, используемого в жидкостных агрегатах. Такая конструкция устраняет риски пожара и утечки, связанные с маслом, поэтому это оборудование широко используется в больницах, школах, высотных зданиях и центрах обработки данных, где требуется размещение внутри помещений.

Что такое трансформатор сухого типа?

Трансформатор сухого типа — это статическое электрическое устройство, которое повышает или понижает напряжение, не погружая сердечник и обмотки в жидкий диэлектрик. Охлаждение достигается за счет естественной конвекции воздуха (AN) или принудительной циркуляции воздуха (AF), а изоляция обеспечивается такими материалами, как литая эпоксидная смола, лакоткань или бумага, пропитанная смолой. Отсутствие жидкой изоляции означает, что нет масла, которое могло бы протечь, воспламениться или потребовать создания инфраструктуры сдерживания.

Принцип работы и конструкция

Как и любой трансформатор, агрегат сухого типа работает на электромагнитной индукции. Переменный ток в первичной обмотке создает изменяющийся магнитный поток в ламинированном стальном сердечнике, который индуцирует пропорциональное напряжение во вторичной обмотке. Коэффициент витков между первичной и вторичной обмотками определяет, будет ли устройство повышать или понижать напряжение.

В современном производстве распространены три технологии намотки:

• Конструкция из литой смолы (эпоксидная смола, пропитанная вакуумом), используется для распределения среднего и высокого напряжения.
• Конструкция с лаком, пропитанным вакуумом под давлением (VPI), обычно используется для более низкого напряжения или меньшей номинальной мощности кВА.

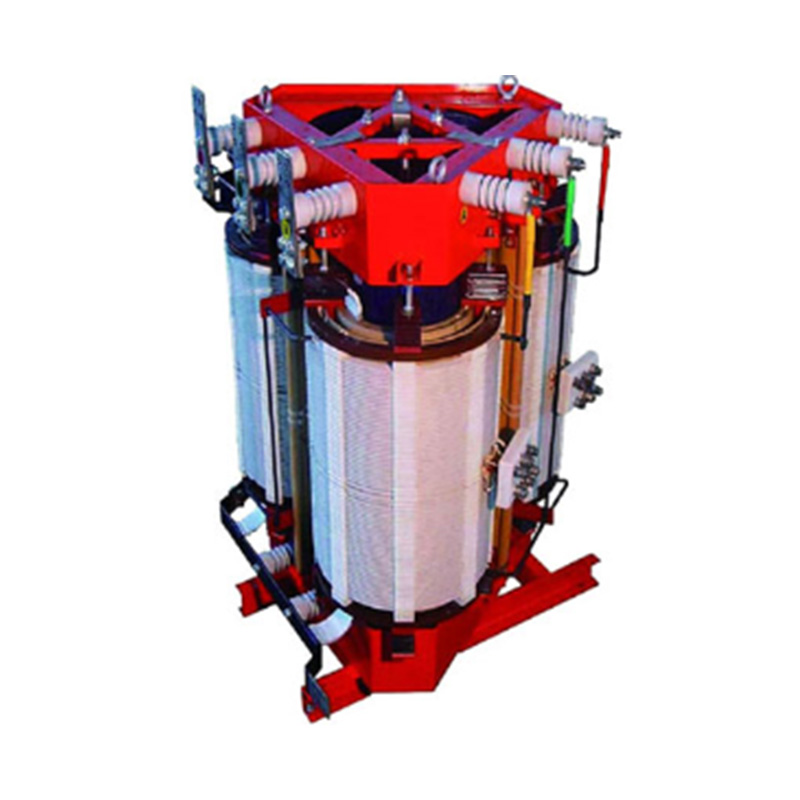

• Открытая конструкция с изоляцией из стекловолокна или номекса, используется там, где компактное литье из смолы нецелесообразно.

Технические характеристики и факторы производительности

Правильный выбор устройства зависит от соответствия нескольких номинальных параметров нагрузке и среде установки, а не только мощности в кВА.

Сценарии применения

Поскольку во многих юрисдикциях для трансформатора сухого типа не требуется маслозащитная яма, противопожарные стены или наружное хранилище, он является стандартным выбором для мест, где персонал занимает то же здание, что и электрооборудование. Общие среды установки включают в себя:

• Коммерческие высотные здания, в которых агрегат установлен на верхних этажах или в подвальных электрощитовых.
• Больницы и школы, где правила пожарной безопасности запрещают использование маслонаполненного оборудования внутри занятых построек.
• Центры обработки данных, где бесперебойное распределение электроэнергии и низкий риск пожара являются приоритетами.
• Установки возобновляемой энергии, включая гондолы ветряных турбин и солнечные инверторные станции.
• Промышленные предприятия с технологическими зонами, где запрещено использование горючих жидкостей вблизи производственных линий.

Трансформаторы сухого типа и масляного типа

Эти две технологии больше всего различаются охлаждающей средой, поведением при возгорании и профилем технического обслуживания. В таблице ниже суммированы практические различия, имеющие отношение к решению о покупке.

Рекомендации по выбору

Можно ли использовать трансформаторы сухого типа снаружи?

Да, установка на открытом воздухе возможна, если устройство оснащено защищенным от атмосферных воздействий корпусом, рассчитанным на данное применение, обычно NEMA 3R или эквивалентным. Наружные трансформаторы сухого типа имеют дополнительную защиту от проникновения влаги, вентиляционные жалюзи с козырьками от дождя, антикоррозионное покрытие. При выборе наружного блока при расчете теплового режима следует учитывать колебания температуры окружающей среды и влажность.

Рекомендации по установке и обслуживанию

Распространенные ошибки и упущенные из виду соображения

• Недостаточный вентиляционный зазор, что повышает рабочую температуру и сокращает срок службы обмотки.
• Игнорирование факторов снижения мощности при установке на высоте более 1000 метров.
• Выбор значений импеданса без проверки координации тока повреждения на входе
• Соблюдение требований к уровню шума при установке на жилых этажах
• Пропуск проверки сопротивления изоляции перед первоначальной подачей питания

Тенденции и перспективы отрасли

Спрос на более высокие показатели эффективности, обусловленный обновленными стандартами энергоэффективности во многих регионах, подталкивает производителей к использованию улучшенных марок стали для сердечников и оптимизации геометрии намотки. Рост строительства центров обработки данных и взаимосвязей возобновляемых источников энергии продолжает расширять области применения, где требуется оборудование для преобразования данных с низким уровнем пожароопасности внутри помещений.

Заключение

A трансформатор сухого типа предлагает практическую альтернативу маслонаполненному оборудованию там, где приоритетными являются установка внутри помещения, снижение риска возгорания или упрощение обслуживания. Подбор класса изоляции, метода охлаждения и номинала корпуса в соответствии с конкретной средой установки является ключевым шагом в достижении надежной долгосрочной работы.

Часто задаваемые вопросы

Что такое трансформатор сухого типа?

Это трансформатор, в котором для изоляции и охлаждения обмоток используется воздушная или твердая изоляция, такая как литая эпоксидная смола, вместо масла, что делает его пригодным для установки внутри помещений без инфраструктуры противопожарной защиты.

В чем разница между сухими и масляными трансформаторами?

В агрегатах сухого типа используется воздушная или смоляная изоляция, и они несут меньший риск возгорания, тогда как в агрегатах масляного типа используется жидкий диэлектрик, который обеспечивает более высокую эффективность охлаждения, но требует локализации и периодического тестирования масла.

Каковы 4 типа трансформаторов?

Трансформаторы обычно группируются по методу охлаждения и изоляции на типы сухого типа, масляные, с литой смолой и с газовой изоляцией, каждый из которых подходит для разных классов напряжения и условий установки.

Для чего используются трансформаторы сухого типа?

Они используются для повышения или понижения напряжения в коммерческих зданиях, больницах, школах, центрах обработки данных и промышленных объектах, где требуется размещение внутри помещений и снижение риска пожара.

Можно ли использовать трансформаторы сухого типа на улице?

Да, при размещении в защищенном от атмосферных воздействий корпусе, предназначенном для воздействия на открытом воздухе, с дополнительной защитой от влаги, коррозии и колебаний температуры окружающей среды.
