Что такое двигатель низкого напряжения

A двигатель низкого напряжения представляет собой электродвигатель, работающий при напряжении до 1000 В переменного тока, что делает его наиболее распространенным типом электродвигателей в промышленности и коммерческих целях. Эти двигатели преобразуют электрическую энергию в механическую, приводя в движение широкий спектр оборудования: от небольших вентиляторов до больших промышленных насосов.

Базовая конструкция двигателя низкого напряжения состоит из статора (неподвижной части, содержащей обмотки), ротора (вращающейся части, передающей механическую мощность), подшипников, поддерживающих ротор, и системы охлаждения, отводящей тепло, выделяющееся во время работы. Обмотки статора подключены к источнику питания, создавая вращающееся магнитное поле, которое взаимодействует с ротором, создавая крутящий момент.

Низковольтные двигатели доступны в двух основных конфигурациях: асинхронные двигатели (также называемые асинхронными двигателями) и синхронные двигатели. Асинхронные двигатели являются наиболее широко используемым типом, на их долю приходится более 90% промышленных моторных установок. Они просты по конструкции, надежны и требуют минимального обслуживания. Синхронные двигатели используются в приложениях, требующих точного контроля скорости или где двигатель должен работать с постоянной скоростью независимо от нагрузки.

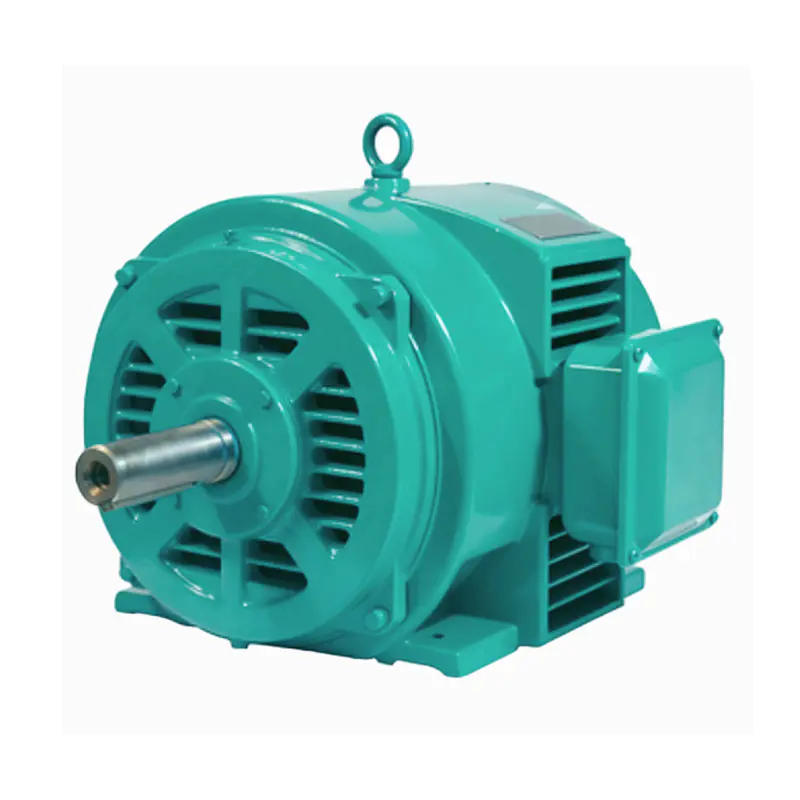

Корпус низковольтного двигателя предназначен для защиты внутренних компонентов от окружающей среды. Распространенные типы корпусов включают открытый каплезащитный (ODP), полностью закрытый с вентиляторным охлаждением (TEFC) и полностью закрытый с воздушным охлаждением (TEAO). Выбор корпуса зависит от условий эксплуатации и требуемого уровня защиты. Двигатели TEFC являются наиболее распространенным типом, обеспечивающим защиту от пыли, влаги и других загрязнений.

Низковольтные двигатели классифицируются по рабочему циклу, который описывает характер работы. Двигатели непрерывного режима работы (S1) рассчитаны на неограниченную работу при полной нагрузке. Двигатели прерывистого режима работы (от S2 до S10) предназначены для применений, в которых двигатель работает в течение коротких периодов времени, за которыми следуют периоды отдыха. Рабочий цикл влияет на требования к охлаждению и теплоемкость двигателя.

Типы of Low Voltage Motors

Низковольтные двигатели доступны в различных типах, каждый из которых подходит для различных применений. Понимание различий между этими типами необходимо для выбора подходящего двигателя для вашего применения.

Асинхронные двигатели

Асинхронные двигатели являются наиболее распространенным типом двигателей низкого напряжения, на которые приходится большинство установок по всему миру. Они работают по принципу электромагнитной индукции, при котором обмотки статора создают вращающееся магнитное поле, индуцирующее токи в роторе. Ротор обычно имеет конструкцию «беличья клетка», состоящую из проводящих стержней, закороченных на обоих концах.

Асинхронные двигатели доступны в однофазной и трехфазной конфигурациях. Трехфазные асинхронные двигатели наиболее широко используются в промышленности, обеспечивая высокую эффективность, надежность работы и простоту управления. Однофазные асинхронные двигатели используются в жилых и коммерческих помещениях, где трехфазное питание недоступно.

Скорость асинхронного двигателя определяется количеством полюсов и частотой питания. Обычные синхронные скорости для систем с частотой 50 Гц составляют 3000 об/мин (2-полюсные), 1500 об/мин (4-полюсные) и 1000 об/мин (6-полюсные). Фактическая рабочая скорость немного ниже синхронной скорости из-за скольжения, которое увеличивается с увеличением нагрузки.

Синхронные двигатели

Синхронные двигатели работают с постоянной скоростью, синхронизированной с частотой питания. Они используются там, где требуется точный контроль скорости, например, в текстильном оборудовании, печатных станках и бумажных фабриках. Синхронные двигатели также могут использоваться для коррекции коэффициента мощности, поскольку они могут работать с ведущим коэффициентом мощности.

Ротор синхронного двигателя возбуждается источником постоянного тока, создавая магнитное поле, которое фиксируется на вращающемся поле статора. Это гарантирует, что ротор вращается с точно синхронной скоростью, независимо от нагрузки. Синхронные двигатели более сложны и дороги, чем асинхронные, но обеспечивают более высокий КПД и лучший коэффициент мощности.

Двигатели с постоянными магнитами

Двигатели с постоянными магнитами — это тип синхронного двигателя, в роторе которого вместо системы возбуждения постоянного тока используются постоянные магниты. Такая конструкция устраняет необходимость в контактных кольцах и щетках, снижая требования к техническому обслуживанию и повышая надежность. Двигатели с постоянными магнитами обеспечивают высокую эффективность и высокую удельную мощность, что делает их идеальными для применений, где пространство и энергоэффективность имеют решающее значение.

Эти двигатели все чаще используются в электромобилях, робототехнике и высокопроизводительных промышленных приводах. Достижения в области магнитных технологий сделали двигатели с постоянными магнитами конкурентоспособными по сравнению с асинхронными двигателями с точки зрения стоимости и производительности.

Взрывозащищенные двигатели

Взрывозащищенные двигатели предназначены для использования в опасных средах, где могут присутствовать горючие газы, пары или пыль. Эти двигатели заключены в корпус, который может сдержать внутренний взрыв, не вызывая воспламенения окружающей атмосферы. Они сертифицированы для использования в определенных классах опасных зон, таких как класс I, раздел 1 по опасности газов.

Взрывозащищенные двигатели доступны как в индукционном, так и в синхронном исполнении, с такими характеристиками, как пламегасящие пути, температурные классы и специальные корпуса. Ведущие производители, такие как Shanghai Pinxing Explosion-proof Motor Co., Ltd., предлагают широкий ассортимент взрывозащищенных двигателей низкого напряжения для требовательных применений.

Эффективность Standards and Classes

Эффективность двигатель низкого напряжения является решающим фактором при определении эксплуатационных расходов и воздействия на окружающую среду. Международные стандарты определяют классы эффективности, которые позволяют пользователям сравнивать производительность различных двигателей.

Классы эффективности IE

Международная электротехническая комиссия (МЭК) установила для двигателей четыре класса эффективности:

• IE1 — стандартная эффективность — Минимальный уровень КПД для двигателей общего назначения. Эти двигатели подходят для применений, где затраты на электроэнергию не являются основной проблемой. Во многих регионах их использование постепенно прекращается в связи с нормативными требованиями.
• IE2 — Высокая эффективность — Обеспечивает значительную экономию энергии по сравнению с двигателями IE1. IE2 — это минимальная эффективность, необходимая для новых двигателей во многих странах. Эти двигатели предлагают хорошее соотношение цены и эффективности.
• IE3 — повышенная эффективность — Обеспечивает более высокую эффективность, чем IE2, обеспечивая существенную экономию энергии и снижение эксплуатационных расходов. Двигатели IE3 все чаще требуются во всем мире, особенно в регионах с высокими затратами на электроэнергию.
• IE4 — суперпремиум-эффективность — Высший класс эффективности, обеспечивающий максимальную экономию энергии. Двигатели IE4 идеально подходят для применений с непрерывной работой и высокими затратами на электроэнергию. Более высокая первоначальная стоимость обычно компенсируется экономией энергии в течение срока службы двигателя.

Выбор класса эффективности двигателя зависит от нескольких факторов: количества часов работы в год, местных затрат на электроэнергию и начальной разницы в стоимости между классами эффективности. Для двигателей, которые работают непрерывно, экономия энергии от двигателя IE3 или IE4 может обеспечить возврат инвестиций в течение нескольких лет.

Энергосбережение и рентабельность инвестиций

Экономия энергии от двигателя с более высоким КПД может быть существенной. Для двигателя, работающего 24 часа в сутки, 365 дней в году, разница между эффективностью IE2 и IE3 может привести к экономии энергии на 5–10 % и более. В течение 15–25-летнего срока службы двигателя эта экономия может во много раз превысить первоначальную разницу в стоимости.

Помимо экономии энергии, двигатели с более высоким КПД выделяют меньше тепла, что может снизить требования к охлаждению и продлить срок службы двигателя и его изоляции. Они также имеют более низкие рабочие температуры, что увеличивает срок службы подшипников и снижает требования к техническому обслуживанию.

Приложения

Низковольтные двигатели используются практически во всех отраслях промышленности, приводя в действие оборудование, которое управляет современным производством и инфраструктурой. Универсальность и надежность этих двигателей делают их незаменимыми в бесчисленном количестве применений.

Производство и Производство

В производстве низковольтные двигатели приводят в действие конвейеры, станки, роботов и автоматизированные производственные линии. Их применяют в металлообработке, переработке пластмасс, текстильном производстве, сборочных работах. Способность современных двигателей работать с преобразователями частоты позволяет точно регулировать скорость и повышать эффективность процесса.

Насос и очистка воды

Низковольтные двигатели приводят в движение насосы для водоснабжения, очистки сточных вод, орошения и промышленных процессов. Эти двигатели работают непрерывно во многих приложениях, что делает эффективность критически важным фактором. Высокоэффективные двигатели все чаще используются в насосных установках для снижения затрат на электроэнергию.

Системы отопления, вентиляции и кондиционирования

Системы отопления, вентиляции и кондиционирования воздуха используют низковольтные двигатели для вентиляторов, воздуходувок, компрессоров и насосов. На системы отопления, вентиляции и кондиционирования приходится значительная часть энергопотребления зданий, и использование высокоэффективных двигателей в этих системах может обеспечить существенную экономию энергии.

Погрузочно-разгрузочные работы

Конвейерные системы, лифты, краны и подъемники используют двигатели низкого напряжения для перемещения и подъема. Для этих применений часто требуются двигатели с высоким пусковым моментом и способностью выдерживать частые запуски и остановки.

Возобновляемая энергия

Низковольтные двигатели все чаще используются в приложениях, использующих возобновляемые источники энергии, таких как системы слежения за солнечной энергией и управление шагом ветряных турбин. Эти приложения требуют надежных и эффективных двигателей, способных работать в суровых условиях окружающей среды.

Еда и напитки

В пищевой промышленности и производстве напитков низковольтные двигатели приводят в действие миксеры, конвейеры, упаковочное оборудование и перерабатывающее оборудование. Эти двигатели должны соответствовать стандартам гигиены и безопасности, включая возможность промывки и устойчивость к коррозии.

Выбор Guide

Выбор правильного двигатель низкого напряжения требует тщательного рассмотрения нескольких факторов. В следующем руководстве представлен структурированный подход к выбору двигателя:

Шаг 1. Определите требования к питанию

Рассчитайте необходимую мощность двигателя исходя из нагрузочных характеристик и условий эксплуатации. Учитывайте требования к питанию как при работе, так и при запуске. Номинальная мощность обычно выражается в киловаттах (кВт) или лошадиных силах (л.с.). Увеличение мощности двигателя может привести к снижению эффективности, а уменьшение мощности может привести к перегреву и преждевременному выходу из строя.

Шаг 2. Определите требования к скорости

Укажите требуемую скорость двигателя (синхронную скорость) и подумайте, требуется ли работа с регулируемой скоростью. Стандартные скорости для систем с частотой 50 Гц составляют 3000 об/мин (2-полюсные), 1500 об/мин (4-полюсные) и 1000 об/мин (6-полюсные). Приводы с регулируемой скоростью можно использовать для регулировки скорости двигателя в приложениях, требующих переменной выходной мощности.

Шаг 3. Выберите класс эффективности

Выберите подходящий класс эффективности (от IE1 до IE4) в зависимости от часов работы, затрат на электроэнергию и нормативных требований. Более высокие классы эффективности обеспечивают большую экономию энергии, но требуют более высоких первоначальных затрат. Для двигателей, работающих непрерывно, двигатели класса IE3 или IE4 обычно являются наиболее экономичным выбором.

Шаг 4: Учитывайте рабочий цикл

Определите, будет ли двигатель работать непрерывно, прерывисто или при переменных нагрузках. Это влияет на конструкцию двигателя и требования к охлаждению. Двигатели непрерывного режима работы (S1) рассчитаны на неограниченную работу при номинальной нагрузке. Двигатели повторно-кратковременного режима работы (от S2 до S10) предназначены для применений с определенными периодами работы и отдыха.

Шаг 5: Оцените условия окружающей среды

Учитывайте температуру окружающей среды, высоту над уровнем моря, влажность и воздействие пыли, воды или агрессивных веществ. Эти факторы определяют тип корпуса двигателя и степень защиты. Типы корпусов включают открытый каплезащитный (ODP), полностью закрытый с вентиляторным охлаждением (TEFC) и защищенный от атмосферных воздействий (WPI и WPII).

Шаг 6: Проверьте монтаж и подключение

Укажите конфигурацию монтажа (на лапах, на фланце или их комбинацию) и положение клеммной коробки для совместимости с приводным оборудованием. Распространенные типы монтажа включают IM B3 (на лапах), IM B5 (на фланце) и IM B35 (на лапах и фланце).

Лидеры отрасли, такие как Shanghai Pinxing Explosion-proof Motor Co., Ltd., предлагают широкий ассортимент низковольтных двигателей, соответствующих стандартам эффективности IE2, IE3 и IE4, для различных промышленных применений.
