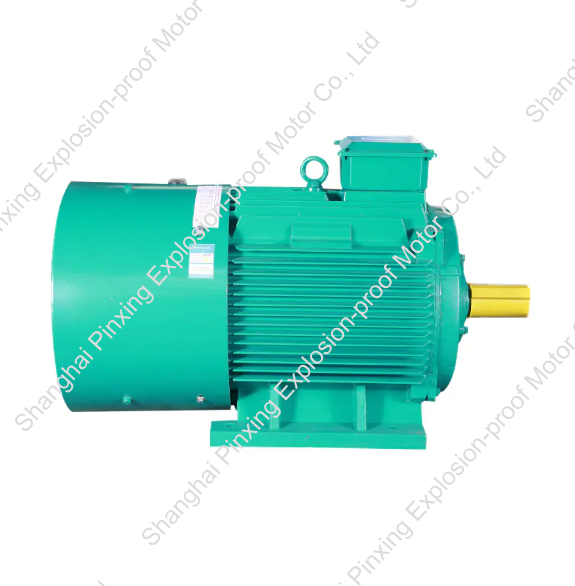

Что такое трехфазные двигатели с фазным ротором?

Введение: мощная и управляемая рабочая лошадка

В обширном пространстве промышленной электрификации некоторые технологии выделяются своим уникальным сочетанием надежной производительности и точной управляемости. Среди них есть ТРЕХФАЗНЫЙ ДВИГАТЕЛЬ С ВИНТОВЫМ РОТОРОМ , тип асинхронного двигателя, отличающийся тем, что обмотки фазного ротора соединены с внешними контактными кольцами. В отличие от более распространенного двигателя с короткозамкнутым ротором с простыми короткозамкнутыми стержнями ротора, конструкция фазного ротора дает инженерам высокую степень влияния на пусковой момент двигателя, пусковой ток и рабочую скорость. Это делает его исторически значимым и до сих пор весьма актуальным решением для привода тяжелой техники, которая испытывает высокие инерционные нагрузки или требует плавного, контролируемого ускорения. От массивных подъемников на верфях до мельниц на цементных заводах. ТРЕХФАЗНЫЕ ДВИГАТЕЛИ С ВИНТОВЫМ РОТОРОМ доказали свою эффективность в самых требовательных приложениях. В то время как современные приводы с регулируемой частотой (ЧРП) имеют расширенные возможности управления для стандартных двигателей, собственные характеристики двигателя с фазным ротором гарантируют, что он остается предпочтительным — и часто незаменимым — выбором для конкретных промышленных задач, особенно там, где высокий пусковой момент не подлежит обсуждению и напряжение в электрической сети должно быть сведено к минимуму. Понимание его работы, преимуществ и идеального применения является ключевым моментом для инженеров и руководителей предприятий, перед которыми стоит задача выбора оптимальной системы привода.

• Отличительная особенность: Трехфазный асинхронный двигатель с обмотками ротора, подключенными к внешним контактным кольцам и щеткам.
• Ключевое преимущество: Обеспечивает внешний доступ к цепи ротора для управления крутящим моментом, током и скоростью.
• Исторический столп: классическое решение для приводов тяжелой промышленности с непреходящим наследием надежности.
• Современная ниша: остается критически важной для приложений, где его специфические характеристики запуска и управления не имеют себе равных.

Основные принципы: как работает двигатель с фазным ротором?

Операция ТРЕХФАЗНЫЙ ДВИГАТЕЛЬ С ВИНТОВЫМ РОТОРОМ следует фундаментальным принципам электромагнитной индукции с важными изменениями в конструкции ротора. Как и все трехфазные асинхронные двигатели, он состоит из неподвижного статора с обмотками, которые при включении создают вращающееся магнитное поле. Ключевое отличие заключается в роторе. Вместо литых алюминиевых стержней на ротор намотана трехфазная обмотка, аналогичная статору, а концы этих обмоток соединены с тремя трехфазный двигатель с контактным кольцом компоненты, установленные на валу ротора. Угольные щетки, установленные на этих контактных кольцах, обеспечивают электрическое соединение вращающегося ротора с внешней стационарной цепью. Во время запуска эта внешняя цепь обычно подключается к набору резисторов. Путем включения сопротивления в цепь ротора изменяются фаза и величина тока ротора, что напрямую управляет крутящим моментом двигателя и ограничивает его пусковой ток. Эта способность манипулировать цепью ротора является источником самой знаменитой особенности двигателя: его способности функционировать как двигатель. асинхронный двигатель с высоким крутящим моментом и фазным ротором прямо из запуска. По мере ускорения двигателя внешнее сопротивление можно постепенно уменьшать, плавно доводя двигатель до скорости с минимальным механическим и электрическим напряжением.

• Статор: создает вращающееся магнитное поле от трехфазного источника переменного тока.
• Ротор с обмоткой: имеет изолированные обмотки вместо простых стержней; суть его управляемости.
• Контактные кольца и щетки: важный интерфейс, обеспечивающий внешний электрический доступ к цепи вращающегося ротора.
• Внешняя цепь ротора: Обычно запускается как блок резисторов, позволяющий контролировать пусковые характеристики.
•

Ключевые преимущества и эксплуатационные характеристики

Дизайн ТРЕХФАЗНЫЙ ДВИГАТЕЛЬ С ВИНТОВЫМ РОТОРОМ дает несколько явных эксплуатационных преимуществ, в первую очередь связанных с пусковыми характеристиками и контролем скорости. Его наиболее важным преимуществом является способность создавать очень высокий пусковой момент при относительно низком пусковом токе из сети. Это достигается путем введения максимального сопротивления в цепь ротора в состоянии покоя. Высокий крутящий момент на низкой скорости делает его квинтэссенцией асинхронный двигатель с высоким крутящим моментом и фазным ротором , идеально подходит для отрыва тяжелых грузов, подобных тем, что находятся в дробилках, или для точного управления спуском тяжелого крюка на двигатель с фазным ротором для крана и подъемника . Кроме того, он предлагает эффективные, хотя и несколько менее эффективные, контроль скорости двигателя с фазным ротором . Изменяя сопротивление в цепи ротора, кривая «скорость-момент» двигателя смещается, что позволяет двигателю работать на пониженных скоростях под нагрузкой. Хотя этот метод рассеивает мощность в виде тепла в резисторах, это простая и надежная форма управления. Более продвинутые системы, такие как электронные системы восстановления скольжения, улавливают эту энергию скольжения и возвращают ее в источник питания, повышая эффективность. Сочетание высокого пускового момента, контролируемого ускорения и регулируемой скорости делает его универсальным решением для сложных требований к приводу.

Основные области применения в различных отраслях

Конкретные преимущества ТРЕХФАЗНЫЕ ДВИГАТЕЛИ С ВИНТОВЫМ РОТОРОМ диктуют их применение в нескольких отраслях тяжелой промышленности. Они являются синонимом погрузочно-разгрузочных работ с тяжелыми материалами. Точный контроль крутящего момента и ускорения имеет решающее значение для двигатель с фазным ротором для крана и подъемника , обеспечивающий плавный подъем, опускание и позиционирование тяжелых грузов без рывков и раскачиваний. Они одинаково необходимы для привода длинных конвейеров, особенно тех, которые должны запускаться под полной нагрузкой. При управлении промышленными процессами они используются в приводах больших насосов, вентиляторов и компрессоров, где необходим плавный, контролируемый пуск для предотвращения гидравлического удара или чрезмерного механического напряжения. Высокоинерционные приложения, такие как шаровые мельницы в горнодобывающей промышленности и цементной промышленности, дробилки при переработке заполнителей и большие экструдеры при производстве пластмасс, полагаются на огромный пусковой момент асинхронный двигатель с высоким крутящим моментом и фазным ротором для приведения в движение массивных вращающихся грузов. В специализированных средах, таких как шахты или химические заводы, где существует взрывоопасная атмосфера, эти двигатели могут быть изготовлены с взрывозащищенными корпусами или корпусами повышенной безопасности для обеспечения безопасной работы.

• Погрузочно-разгрузочные работы: Краны, подъемники, лебедки и тяжелые конвейерные системы.
• Переработка полезных ископаемых: дробилки, мельницы (шаровые/стержневые мельницы) и вращающиеся печи.
• Перерабатывающая промышленность: большие насосы, компрессоры, вентиляторы и миксеры с высокоинерционным запуском.
• Морское и оффшорное оборудование: Палубное оборудование, такое как лебедки и кабестаны.

Рекомендации по техническому обслуживанию, ремонту и модернизации

Несмотря на свою надежность, трехфазный двигатель с контактным кольцом представлены особые точки обслуживания, отсутствующие в конструкциях «беличьих клеток». Основными изнашиваемыми компонентами являются контактные кольца и угольные щетки. Регулярный осмотр и техническое обслуживание имеют решающее значение для предотвращения чрезмерного искрения, неравномерного износа и, в конечном итоге, выхода двигателя из строя. Щетки необходимо проверить на длину, свободное перемещение в держателях и правильное натяжение пружин. Контактные кольца должны быть чистыми и гладкими; нанесение канавок или питтинга может потребовать механической обработки или замена контактных колец двигателя с фазным ротором . Техническое обслуживание подшипников и мониторинг вибрации также входят в стандартную комплектацию. При возникновении неисправности ключевым моментом является решение между ремонтом и модернизацией. Полная перемотка статора и ротора, а также восстановление контактных колец могут вернуть двигателю состояние как новое. Однако для приложений, где требуется энергоэффективность или более точное управление скоростью, проекты модернизации могут включать в себя модернизацию двигателя полупроводниковой системой рекуперации энергии скольжения или даже сочетание упрощенной конструкции фазного ротора с современным ЧРП, сочетающим отличные пусковые характеристики двигателя с эффективным регулированием скорости в широком диапазоне.

Зачем обращаться к специалисту по вопросам, связанным с вашими роторами с обмоткой?

Определение, приобретение и поддержание ТРЕХФАЗНЫЕ ДВИГАТЕЛИ С ВИНТОВЫМ РОТОРОМ требуется партнер с глубоким инженерным опытом и проверенными производственными возможностями. Это не товарные позиции, а инженерные решения для ответственных промышленных процессов. Идеальный партнер — высокотехнологичное предприятие, специализирующееся на проектировании, исследованиях и разработках, а также производстве широкого спектра автомобильной техники. Такой производитель приносит бесценные знания из таких секторов, как горнодобывающая промышленность, металлургия, цемент, судоходство и тяжелое машиностроение. Их портфолио должно включать не только стандартные конструкции, но и индивидуальные решения, в том числе взрывозащищенные версии для опасных зон. Имея опыт поставок двигателей на мировой рынок в разнообразных и требовательных областях, специализированный производитель понимает нюансы кривых крутящего момента, рабочих циклов и экологических проблем. Они выходят за рамки простого снабжения и выступают в качестве поставщика решений, уделяя особое внимание энергосбережению, эффективности и комплексной автоматизации, чтобы предоставить не просто двигатель, а надежную, оптимизированную систему привода, рассчитанную на долговечность и производительность в вашем конкретном приложении, независимо от того, требует ли оно стандарта. контроль скорости двигателя с фазным ротором установка или комплексное модернизированное приводное решение.

• Глубокая разработка приложений: опыт, адаптированный к задачам тяжелой промышленности, таким как высокая инерция и контролируемый пуск.
• Обширный ассортимент продукции: Возможность предоставить подходящий двигатель, от высоковольтного до взрывозащищенного варианта.
• Глобальные стандарты производительности: продукты, разработанные и проверенные на надежность в самых сложных условиях эксплуатации в мире.
• Перспективные решения: партнер инвестирует в эффективность и модернизацию, а не только в базовый ремонт.

Выбор подходящего двигателя: подойдет ли вам конструкция с фазным ротором?

Выбор ТРЕХФАЗНЫЙ ДВИГАТЕЛЬ С ВИНТОВЫМ РОТОРОМ включает в себя тщательный анализ требований к вашему приводу. Рассмотрите конструкцию фазного ротора, если ваше приложение имеет: 1) Очень высокую инерцию, требующую пусковой момент, который может остановить стандартный двигатель; 2) Необходимость контролируемого плавного ускорения для защиты механических систем; 3) Ограничения на допустимый пусковой ток от источника питания; или 4) Требование умеренного регулирования скорости под нагрузкой с помощью простого и надежного метода. Он особенно доминирует в таких приложениях, как двигатель с фазным ротором для крана и подъемника . Для применений с постоянной скоростью и меньшим пусковым моментом двигатель с короткозамкнутым ротором с устройством плавного пуска может оказаться более экономичным. Для применений, требующих эффективного регулирования скорости в широком диапазоне, предпочтительным может быть двигатель с короткозамкнутым ротором с ЧРП. Матрица решений уравновешивает потребности в производительности, первоначальные затраты, соображения по обслуживанию и долгосрочную эксплуатационную эффективность.

Часто задаваемые вопросы

В чем основное различие между фазным ротором и асинхронным двигателем с короткозамкнутым ротором?

Принципиальное отличие заключается в конструкции ротора. Двигатель с короткозамкнутым ротором имеет ротор, сделанный из цельных, закороченных стержней, что делает его простым, прочным и не требующим особого обслуживания. А ТРЕХФАЗНЫЙ ДВИГАТЕЛЬ С ВИНТОВЫМ РОТОРОМ имеет ротор с изолированными обмотками, соединенными с трехфазный двигатель с контактным кольцом компоненты. Это обеспечивает внешний доступ к цепи ротора. Этот доступ позволяет контролировать пусковые и скоростные характеристики двигателя путем подключения внешних резисторов или электронного управления, что невозможно при использовании короткозамкнутого ротора.

Как добавление внешнего сопротивления к двигателю с фазным ротором улучшает пусковой момент?

При запуске добавление сопротивления в цепь ротора улучшает фазовое соотношение между током ротора и магнитным полем статора. Это максимизирует крутящий момент, создаваемый на нулевой скорости, создавая асинхронный двигатель с высоким крутящим моментом и фазным ротором . Одновременно он ограничивает величину тока, потребляемого от источника питания. По мере ускорения двигателя сопротивление постепенно снижается до нуля, позволяя двигателю плавно и эффективно достигать полной рабочей скорости.

Можно ли использовать двигатели с фазным ротором с преобразователями частоты (ЧРП)?

Да, современные приложения часто совмещают две технологии, но требуется тщательная настройка. ЧРП может быть применен к обмоткам статора для обеспечения эффективного и широкого диапазона регулирования. контроль скорости двигателя с фазным ротором . В таких установках обмотки ротора часто закорачиваются (в обход контактных колец) после запуска, или их можно использовать со специальным ЧРП, который также управляет цепью ротора. Эта комбинация может обеспечить высокий пусковой момент ротора с фазным ротором и эффективное управление скоростью ЧРП.

Каковы типичные задачи по техническому обслуживанию контактных колец и щеток?

Регулярное техническое обслуживание для трехфазный двигатель с контактным кольцом основное внимание уделяется щеточному механизму. Осмотрите щетки на предмет износа и убедитесь, что они не изношены до минимальной длины. Они должны свободно перемещаться в держателях с постоянным давлением пружины. Проверьте отсутствие чрезмерного искрения. Контактные кольца следует визуально осмотреть на предмет чистоты, наличия канавок или изменения цвета. Им может потребоваться периодическая очистка непроводящей абразивной тканью, а в случае износа - механическая обработка специалистом для восстановления гладкой концентрической поверхности во избежание подпрыгивания щетки и образования дуги.

Актуальны ли двигатели с фазным ротором в современных технологиях управления двигателями?

Абсолютно. В то время как частотно-регулируемые приводы обеспечивают превосходное управление двигателями с короткозамкнутым ротором, ТРЕХФАЗНЫЙ ДВИГАТЕЛЬ С ВИНТОВЫМ РОТОРОМ сохраняет уникальные преимущества. Для применений, требующих чрезвычайно высокого пускового момента с очень низким пусковым током, например, двигатель с фазным ротором для крана и подъемника или большую шаровую мельницу — конструкция с фазным ротором зачастую более эффективна и надежна. Его способность напрямую и надежно справляться с этими тяжелыми пусковыми условиями обеспечивает его постоянную актуальность в тяжелой промышленности, особенно там, где стоимость или сложность ЧРП негабаритного размера непомерно высоки.
