Какие параметры определяют производительность низковольтного двигателя с регулируемой частотой?

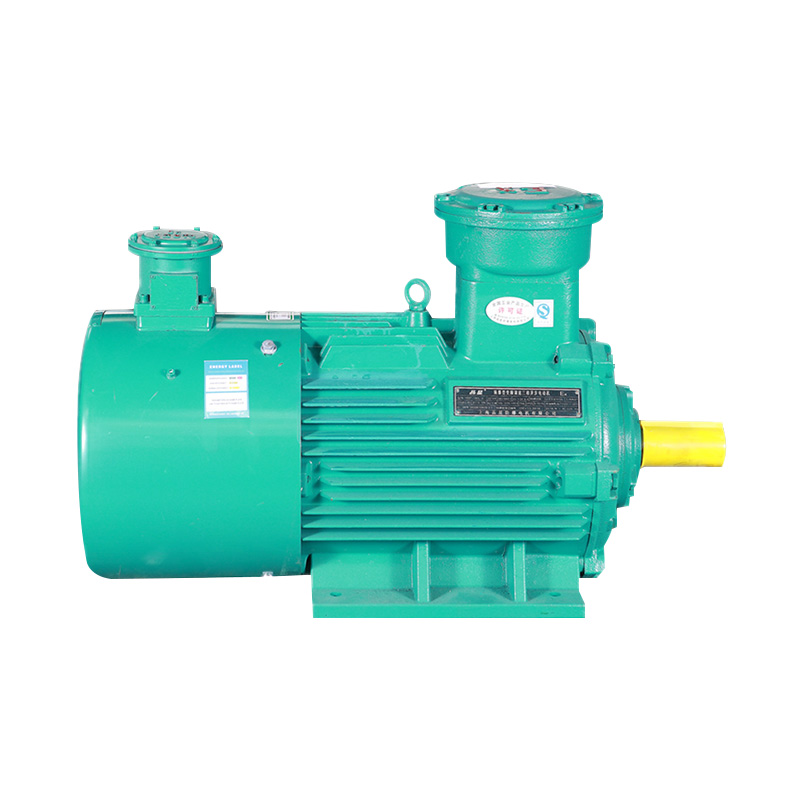

Инженерам приходится принимать важные решения при выборе приводных систем для промышленного применения. Неправильная конфигурация параметров приводит к перерасходу энергии, преждевременному выходу из строя или нестабильности работы. В этом руководстве рассматриваются три основные технические характеристики, которые группы закупок должны оценить при определении низковольтный двигатель с регулируемой частотой системы для сложных промышленных условий.

Текущие номиналы и управление температурным режимом

Текущая мощность представляет собой фундаментальный предел выносливости двигателя. Характеристики тока низковольтного двигателя с ЧРП определить потери в меди, тепловыделение и напряжение изоляции при работе с переменной частотой. Инженеры должны различать номинальный ток, максимальный ток и ток перегрузки.

Преобразователи частоты вносят гармонические искажения, которые увеличивают эффективную токовую нагрузку. Суммарные гармонические искажения (THD) в современных приводах с широтно-импульсной модуляцией обычно составляют 3–8%. Это искажение создает дополнительный нагрев помимо условий синусоидальной работы. Производители двигателей учитывают это за счет факторов снижения номинальных характеристик или улучшенных систем изоляции.

• Номинальный ток определяет непрерывную работу при базовой скорости и номинальной нагрузке.
• Ток коэффициента эксплуатации допускает временную перегрузку без термического повреждения.
• Ток пробоя указывает максимум до магнитного насыщения.
• Классы термической защиты (F или H) определяют допустимое превышение температуры.

Соображения по гармоническому нагреву

Работа с переменной частотой приводит к дополнительным потерям в обмотке статора и клетке ротора. Эти потери увеличиваются с ростом несущей частоты и скорости переключения. Инженеры рассчитывают эквивалентное отопление, используя среднеквадратичное значение тока, включая гармонические составляющие.

В конструкциях высокоэффективных двигателей используются проводники большего сечения и улучшенный коэффициент заполнения пазов. Эти конструктивные особенности уменьшают потери на сопротивление и улучшают способность рассеивания тепла. В спецификациях закупок должны быть указаны номинальные характеристики инвертора для приложений, работающих с базовой частотой ниже 60 Гц.

Определение мощности и анализ рабочего цикла

Выбор номинальной мощности выходит за рамки простого согласования нагрузки. Номинальная мощность двигателя преобразователя частоты должен учитывать профиль механической нагрузки, требования к ускорению и требования к рекуперативному торможению. Увеличение размера увеличивает капитальные затраты и снижает операционную эффективность. Неправильное использование приводит к тепловой перегрузке и сокращению срока службы.

Классификация рабочего цикла (IEC 60034-1) определяет условия теплового равновесия. Непрерывный режим (S1) предполагает постоянную нагрузку до стабилизации температуры. Периодические рабочие циклы (S2–S10) допускают временные перегрузки, основанные на тепловых постоянных времени.

Переменный крутящий момент и нагрузки с постоянным крутящим моментом

Центробежные насосы и вентиляторы имеют переменные характеристики крутящего момента, при этом потребляемая мощность меняется в зависимости от куба скорости. Эти приложения позволяют энергоэффективный низковольтный двигатель определение размеров в фактической рабочей точке, а не при пиковом спросе. Нагрузки с постоянным крутящим моментом, включая конвейеры и объемные насосы, требуют полного крутящего момента во всем диапазоне скоростей.

Пересечение кривой скорости и крутящего момента определяет стабильные рабочие точки. Инженеры проверяют, что крутящий момент двигателя превышает максимальный момент нагрузки на 15-20%. Этот запас учитывает колебания напряжения, изменения температуры и переходные процессы нагрузки без условий опрокидывания.

Характеристики нагрузки и динамический отклик

Свойства механической нагрузки существенно влияют на характеристики приводной системы. Согласование нагрузки промышленного двигателя с ЧРП требует анализа инерции, характеристик трения и требований к крутящему моменту и скорости. Высокоинерционные нагрузки требуют расширенных темпов ускорения для предотвращения отключений из-за перегрузки по току или механического напряжения.

Коэффициент инерции нагрузки (инерция нагрузки, деленная на инерцию двигателя) влияет на стабильность системы и время отклика. Соотношения, превышающие 10:1, требуют тщательной настройки параметров пропорционально-интегрально-производной. Очень высокие коэффициенты инерции могут потребовать обратной связи от энкодера для стабильной работы векторного управления.

• Тип момента нагрузки: постоянный, линейный или квадратичный в зависимости от скорости.
• Требования к пусковому моменту механизмов с высоким трением
• Возврат рекуперативной энергии во время замедления

Механическая податливость и резонанс

Системы привода демонстрируют механический резонанс на определенных собственных частотах. Работа с переменной частотой пересекает эти частоты во время ускорения и замедления. Резонансное усиление вызывает вибрацию, шум и возможные механические неисправности.

Современные преобразователи частоты имеют функции пропуска частоты, которые позволяют избежать непрерывной работы на резонансных скоростях. Методы демпфирования, в том числе резиновые муфты, маховики или настроенные массовые демпферы, смягчают резонансные эффекты. В спецификациях закупок должны быть указаны критические скорости, которых следует избегать, и требуемые характеристики демпфирования.

Интеграция и разработка спецификаций

Эффективный низковольтный двигатель с регулируемой частотой закупки требуют комплексного системного мышления. Текущая мощность, номинальная мощность и характеристики нагрузки взаимодействуют сложным образом. Двигатель с адекватным номинальным током может оказаться недостаточным для требований ускорения с высокой инерцией. Соответствующая номинальная мощность не соответствует требованиям, если тепловой класс не выдерживает гармонического нагрева.

Технические спецификации должны требовать от производителя документацию по номинальным нагрузкам инвертора, кривым термического снижения номинальных характеристик и характеристик крутящего момента и скорости. Сертификация третьей стороны по стандарту IEC 60034-17 (двигатели с инверторным питанием) обеспечивает независимую проверку пригодности.

• Укажите фактический диапазон рабочих скоростей и продолжительность на каждой скорости.
• Документирование температуры окружающей среды и высоты над уровнем моря.
• Определите требуемый коэффициент эксплуатации и перегрузочную способность.
• Требуйте карт эффективности по всему рабочему диапазону

Часто задаваемые вопросы

Какой диапазон напряжения определяет низковольтные двигатели с регулируемой частотой?

Отраслевые стандарты классифицируют низковольтные двигатели как двигатели с номиналом ниже 1000 В. Общие номиналы включают 230 В, 460 В и 575 В для приложений в Северной Америке. Европейские системы обычно используют напряжение 400 В или 690 В. Выбор низковольтного двигателя с ЧРП должно соответствовать имеющемуся на объекте распределительному напряжению и требованиям к входной мощности привода.

Как несущая частота влияет на производительность двигателя?

Несущая частота определяет скорость переключения широтно-импульсной модуляции. Более высокие частоты (8–16 кГц) уменьшают звуковой шум и пульсации тока двигателя. Однако увеличение потерь на переключение снижает эффективность привода и выделяет дополнительное тепло. Изоляция двигателя должна выдерживать более высокие скорости нарастания напряжения (dv/dt), связанные с высокими несущими частотами.

Могут ли стандартные двигатели работать с преобразователями частоты?

Стандартные двигатели общего назначения работают с преобразователями частоты, но с ограничениями. Инверторные двигатели имеют улучшенную изоляцию (выдерживает пиковое напряжение не менее 1600 В), отдельные охлаждающие вентиляторы для работы на низких скоростях и сбалансированный фазовый импеданс. Совместимость с двигателем преобразователя частоты требует оценки этих факторов для критически важных приложений.

Ссылки

• МЭК 60034-1:2017. Вращающиеся электрические машины – номинальные характеристики и характеристики. Международная электротехническая комиссия.
• МЭК 60034-17:2006. Асинхронные двигатели с короткозамкнутым ротором при питании от преобразователей — Руководство по применению. Международная электротехническая комиссия.
• НЕМА МГ1-2021. Двигатели и генераторы. Национальная ассоциация производителей электротехники.
• Джонс Д. и Смит Р. Применение и технические характеристики привода с регулируемой частотой. Журнал отраслевых приложений IEEE, Vol. 28, № 3, 2022.
• Де Алмейда, А. и др. Энергоэффективные моторные системы. Технический отчет Объединенного исследовательского центра Европейской комиссии, 2023 г.
