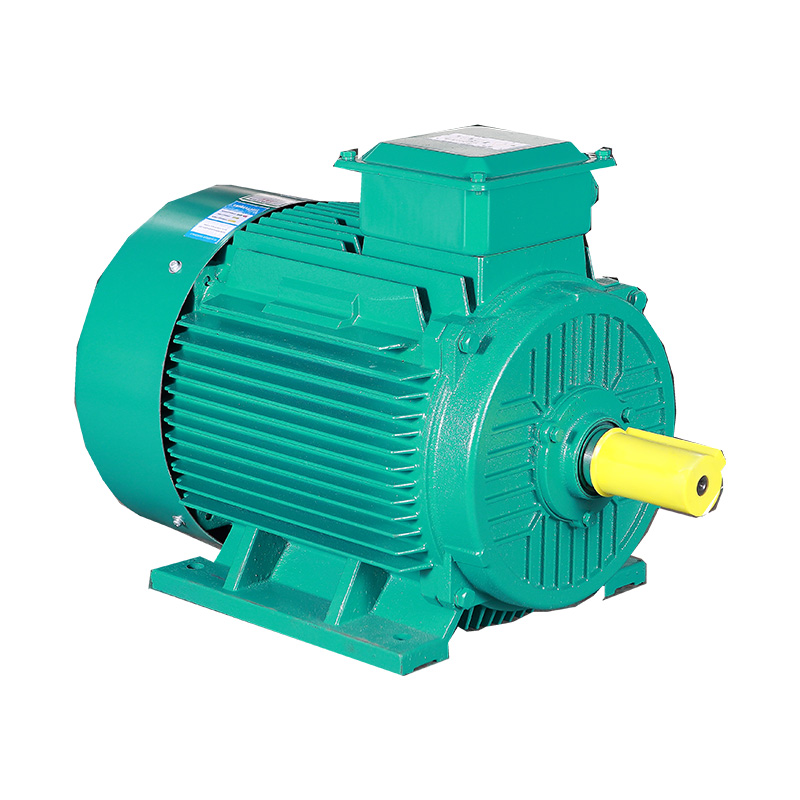

Почему трехфазный двигатель с короткозамкнутым ротором — король постоянной скорости?

Введение

В современных промышленных приводных системах выбор электродвигателя определяет эффективность и надежность всей производственной линии. Для приложений, требующих стабильной работы без сложного изменения скорости, одна технология является бесспорным лидером. 3-ФАЗНЫЙ ДВИГАТЕЛЬ «БЕЛИЧЬЯ КЛЕТКА» заслужил титул «Короля постоянной скорости» благодаря своей прочной конструкции и минимальным требованиям к техническому обслуживанию. В этой статье объясняется, почему этот тип двигателя превосходит альтернативы, такие как двигатель с фазным ротором в подавляющем большинстве сценариев постоянной нагрузки.

Понимание базовой механики

Базовый Принцип работы асинхронного двигателя

Чтобы оценить превосходство конструкции «беличьей клетки», инженеры должны сначала понять фундаментальные принципы принцип работы асинхронного двигателя . Когда трехфазный переменный ток подает на обмотки статора, он создает вращающееся магнитное поле (ВМП) с постоянной скоростью. Эта RMF пересекает проводники ротора, вызывая электродвижущую силу (ЭДС), а затем ток в стержнях ротора. Взаимодействие между током ротора и магнитным полем статора создает крутящий момент, необходимый для вращения. Этот процесс основан на электромагнитной индукции, то есть ротору не требуется внешнее электрическое соединение, что является значительным преимуществом с точки зрения безопасности и долговечности.

Простота Асинхронный двигатель с беличьей клеткой

асинхронный двигатель с «беличьей клеткой» получил свое название от формы своего ротора, который напоминает беговое колесо белки. Ротор состоит из металлических стержней, закороченных концевыми кольцами, обычно изготовленными из алюминия или меди. Эта конструкция невероятно проста и надежна. В отличие от двигателей других типов, содержащих хрупкие компоненты, склонные к выходу из строя, короткозамкнутый ротор не имеет подвижных электрических контактов. Такая конструкция исключает искрение и уменьшает внутреннее трение, обеспечивая длительный срок службы даже в суровых условиях.

Беличья клетка против раневого ротора: техническое сравнение

Различия в строительстве и обслуживании

primary distinction between these two motor types lies in the rotor construction. A двигатель с фазным ротором имеет ротор с обмотками, аналогичными статору, соединенными с внешними резисторами через контактные кольца и щетки. Такая конструкция позволяет контролировать скорость и высокий пусковой момент, но создает значительные проблемы с обслуживанием. Щетки со временем изнашиваются и требуют замены, а контактные кольца могут накапливать пыль и нагар. Напротив, 3-ФАЗНЫЙ ДВИГАТЕЛЬ «БЕЛИЧЬЯ Клеточка» имеет полностью закрытый ротор. Отсутствие физических электрических контактов резко сокращает время простоя при обслуживании и эксплуатационные расходы.

following table highlights the key technical differences for procurement officers:

Производительность под нагрузкой

В то время как двигатель с фазным ротором обеспечивает превосходный пусковой момент и более плавное ускорение при чрезвычайно тяжелых нагрузках, он менее эффективен при установившейся работе. Внешние резисторы рассеивают энергию в виде тепла, снижая общую эффективность системы. Для приложений с постоянной скоростью 3-ФАЗНЫЙ ДВИГАТЕЛЬ «БЕЛИЧЬЯ Клеточка» работает ближе к синхронной скорости с более высоким КПД. Его жесткие характеристики гарантируют, что скорость остается относительно стабильной при различных условиях нагрузки, что имеет решающее значение для прецизионных производственных процессов.

Доминирование в Применение промышленных электродвигателей

Идеально подходит для нагрузок с постоянной скоростью

3-ФАЗНЫЙ ДВИГАТЕЛЬ «БЕЛИЧЬЯ Клеточка» доминирует над различными применение промышленных электродвигателей поскольку большинство промышленных приводов не требуют регулирования скорости. Насосы, вентиляторы, воздуходувки и компрессоры обычно работают с постоянной скоростью, соответствующей электрической частоте. Для этих применений сложное управление скоростью фазного ротора является ненужным и неэффективным. Возможность прямого запуска (DOL) двигателей с короткозамкнутым ротором делает их идеальными для конвейерных лент и простых обрабатывающих инструментов, где надежность имеет приоритет над регулировкой скорости.

Economics of Эффективность и надежность двигателя

В секторе B2B совокупная стоимость владения (TCO) является критически важным показателем. Хотя первоначальная цена покупки важна, долгосрочные расходы, связанные с потреблением энергии и техническим обслуживанием, определяют прибыльность. Двигатели с короткозамкнутым ротором превосходны в КПД и надежность двигателя . Обычно они достигают КПД от 85% до 95% при полной нагрузке. Кроме того, их простая конструкция означает, что они могут быть герметизированы в соответствии со стандартами IP55 или IP56, защищая внутренние компоненты от пыли и влаги. Эта надежность приводит к меньшему количеству остановок производства и снижению затрат на запасные части для заводов.

Критерии отбора для закупок B2B

Оценка требований к пусковому току и крутящему моменту

Менеджеры по закупкам должны учитывать пусковой ток, который может в 5–7 раз превышать номинальный ток двигателя с короткозамкнутым ротором во время прямого запуска. Для двигателей большой мощности это может привести к перегрузке местной электросети. Однако современные устройства плавного пуска и преобразователи частоты (ЧРП) решают эту проблему, позволяя 3-ФАЗНЫЙ ДВИГАТЕЛЬ «БЕЛИЧЬЯ Клеточка» для замены фазных роторов во многих высокоинерционных приложениях. Покупателям следует оценить кривую крутящего момента-скорости, чтобы убедиться, что двигатель обеспечивает достаточный пусковой момент для конкретной инерции нагрузки.

Экологические соображения

operating environment plays a crucial role in motor selection. For dusty, dirty, or explosive atmospheres (such as mining or petrochemical plants), the spark-free operation of a squirrel cage motor is a safety mandate. Wound rotors, with their sliding contacts, pose a sparking risk and require frequent cleaning. Therefore, for industries prioritizing safety and cleanliness, the squirrel cage design is the only viable option.

Заключение

3-ФАЗНЫЙ ДВИГАТЕЛЬ «БЕЛИЧЬЯ Клеточка» остается «королем постоянной скорости» по веским инженерным причинам. Его непревзойденная надежность, низкие требования к техническому обслуживанию и высокая эффективность делают его выбором по умолчанию для большинства промышленных постоянных нагрузок. В то время как двигатели с фазным ротором занимают нишу в сценариях запуска с высоким крутящим моментом, широкая применимость и экономические преимущества конструкции с короткозамкнутым ротором обеспечивают ее дальнейшее доминирование на мировом рынке. Для покупателей B2B инвестирование в высококачественные электродвигатели с короткозамкнутым ротором является стратегическим решением, гарантирующим стабильность работы и долгосрочную прибыльность.

Часто задаваемые вопросы

В чем заключается основной недостаток 3-ФАЗНЫЙ ДВИГАТЕЛЬ «БЕЛИЧЬЯ Клеточка» ?

main disadvantage is its tendency to draw a high starting current, typically 5 to 8 times the full-load current, which can cause voltage dips in the power supply. Additionally, it produces lower starting torque compared to a wound rotor or DC motor. However, modern engineering solutions like star-delta starters and VFDs effectively solve these issues in most applications.

Почему его называют двигателем с короткозамкнутым ротором?

name comes from the specific construction of the rotor. The rotor windings consist of metal bars short-circuited by end rings. If you remove the rotor core and look at the winding shape alone, it resembles the wheel or cage that a squirrel runs inside, hence the descriptive name.

Может ли 3-ФАЗНЫЙ ДВИГАТЕЛЬ «БЕЛИЧЬЯ Клеточка» использоваться для контроля скорости?

Да, может. Хотя сам двигатель рассчитан на постоянную скорость, им можно эффективно управлять с помощью частотно-регулируемого привода (ЧРП). ЧРП изменяет частоту подачи питания на двигатель, тем самым изменяя скорость вращающегося магнитного поля и скорость ротора. Эта комбинация теперь является стандартным промышленным решением для энергоэффективных приводов с регулируемой скоростью.

Ссылки

• Фицджеральд А.Е., Кингсли К. и Уманс С.Д. (2003). Электрические машины (6-е изд.). МакГроу-Хилл.
• Чепмен, SJ (2012). Электрические машины Fundamentals (5-е изд.). Макгроу-Хилл Образование.
• Ассоциация стандартов IEEE. (2018). «Стандарт IEEE для индукционного оборудования». Стандарт IEEE 112-2017 .
• Министерство энергетики США. (2021). «Улучшение производительности двигателей и приводных систем: справочник для промышленности». Управление энергоэффективности и возобновляемых источников энергии .
• Реттер, Д. (2020). «Сравнительный анализ асинхронных двигателей промышленного назначения». Журнал электротехники , 15(4), 220-235.
